調速皮帶秤

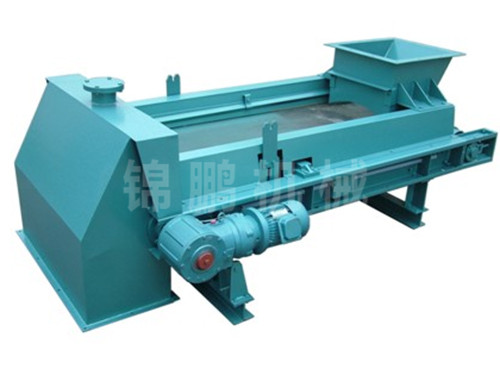

變頻調速定量給料秤
一．概述：

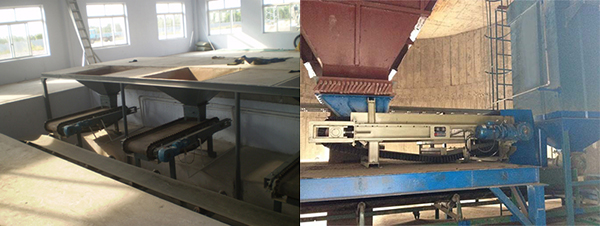

TDG系列變頻調速定量給料秤是我公司技術人員在吸收國內外同類產品技術優點的基礎上，依據多年的現場實踐經驗和用戶反饋信息，新開發的一種改進新型調速秤。性價比優于進口設備。該秤廣泛應用在水泥、礦山、冶金、煤焦、化肥、電廠、燒結廠、煙草等行業。

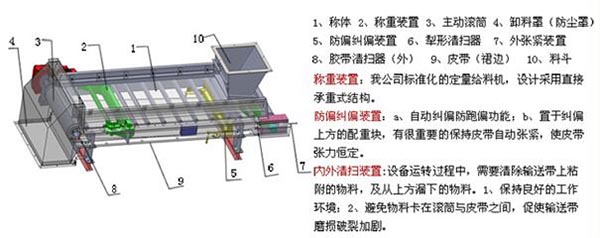

二、主要組成：
三、工作原理：
變頻器收到主機發送的控制指令后，驅動與稱體主軸相連的專用減速機，從而使皮帶轉動，將物料直接拉出，通過計量段，其重力由稱量架作用到力平行測量系統，進行放大處理后，輸送到計算機，計算機自行運算處理與給定值相比較得到差值，來調態變頻器的輸出，控制皮帶的轉速，使經過皮帶上的物料量鎖定在設定的目標值上，達到定量給料的目的。
四、技術特點：
1.采用雙計量托輥，相對計量段加長，計量精度提高，優于±0.5％。
2.測力傳感器選用高精度以不銹鋼材料為彈性體的拉壓傳感器，精度高，漂移小，重復性好，過負載能力強，能夠長期可靠的連續運行。
3.秤體框架采用鋼板折彎成型，即結實牢固又美觀大方，拆裝方便，容易更換皮帶。
4.使用裙邊皮帶、裝有皮帶自動漲緊、自動糾偏裝置。
5.電機減速機采用申克秤專用減速機，直聯結構，簡潔可靠，使用壽命長。
6.本系統可以單臺單路設備使用．又可多臺多路或一機16 路進行配料控制?？赏ㄟ^RS一485串口與上層微機聯結，實現DCS集散控制。
五、主要技術參數：
| 規格型號 | 帶寬 mm | 送料距離 | 流量范圍 m/h |
| TDG-500 | 500 | 2000-4000 | 0.05-6 |
| TDG-650 | 650 | 2000-4000 | 0.05-10 |
| TDG-800 | 800 | 2000-4000 | 2-30 |
| TDG-1000 | 1000 | 2000-4000 | 5-100 |
| TDG-1200 | 1200 | 2000-4000 | 10-200 |
| TDG-1400 | 1400 | 2000-4000 | 30-300 |
| TDG-1600 | 1600 | 2000-4000 | 50-500 |
| TDG-1800 | 1800 | 2000-4000 | 100-1000 |
